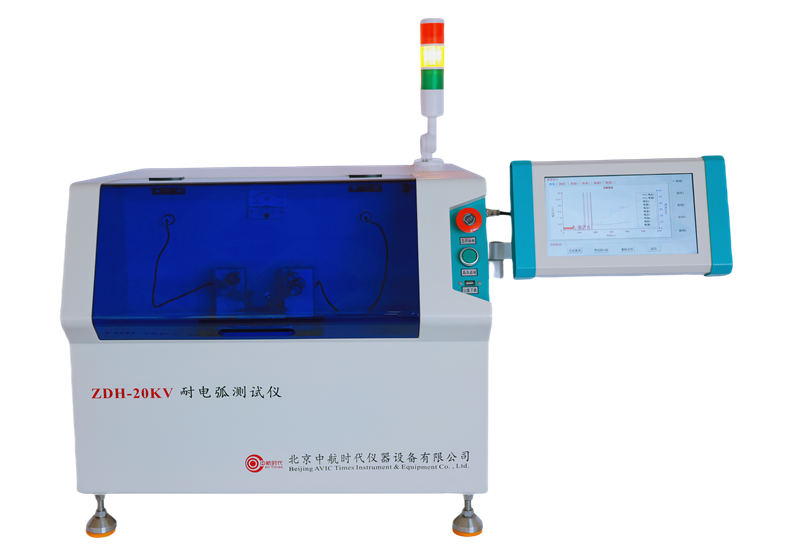

ZDH-20KV型耐电弧试验仪
一、依据的标准
ZDH-20KV型耐电弧试验仪是根据GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》（等同IEC 61621-1997）及ASTM D495等标准的要求设计制造的，并符合UL 746A等试验方法。
二、功能特点
1、本机为上下一体结构，下部为操作系统，上部为试验箱。
2、本产品采用PLC和触摸屏控制，自动化程度高，能自动升降压和稳压，自动切换执行程序，自动描绘运行曲线，测量实时电压和电流，计时试验时间。
3、电极系统仿德国进口电极，角度、间隙校准方便、快捷、高效，重复性好，精度高。
4、数据测量采用高精密、高速VF转换芯片，转换速度快，测量精度高，抗干扰能力强。
5、本机备有排气孔，能及时排除放电产生的分解物，保证操作人员的健康。
三、适用范围
适用于电机、电器及家电等行业的电工用塑胶、树脂胶、绝缘漆、以及层压板、覆铜箔板和制件等绝缘材料的耐电弧性能及其分级评定。
四、主要技术参数
1、 电弧通断时间误差：1/8s通7/8s断时±5ms，其余程序段优于±1ms
2、 调压器容量：1kVA
3、 额定试验电压：12.5kV
4、最高试验电压：15.0kV
5、试验电压精度：＜1.0%
6、电流测量精度：＜1.0%
7、电极对试样压力：（0.5±0.05）N
8、电极材料：钨棒
9、电极距离：（6.35±0.1）mm
10、使用环境温度：（23±2）℃
11、使用环境湿度：（50±5）%
12、电源：220V±5% 50Hz 10A
13、试验程序如下：
|
程序段
|
电弧电流
mA
|
电弧通断时间s
|
各程序段持续时间s
|
试验总时间s
|
|
IEC 61621
|
ASTM D495
|
|
1
|
10
|
1/8s通 7/8s断
|
1/4s通 7/4s断
|
60
|
60
|
|
2
|
10
|
1/4s通 3/4s断
|
1/4s通 3/4s断
|
60
|
120
|
|
3
|
10
|
1/4s通 1/4s断
|
1/4s通 1/4s断
|
60
|
180
|
|
4
|
10
|
连续通
|
60
|
240
|
|
5
|
20
|
连续通
|
60
|
300
|
|
6
|
30
|
连续通
|
60
|
360
|
|
7
|
40
|
连续通
|
60
|
420
|
|
