产品展示
 电学性能检测仪器 >> 电压击穿/介电强度测试仪 >> ZJC系列微机控制电压击穿试验仪

产品编号:
GB/T1408
产品名称:

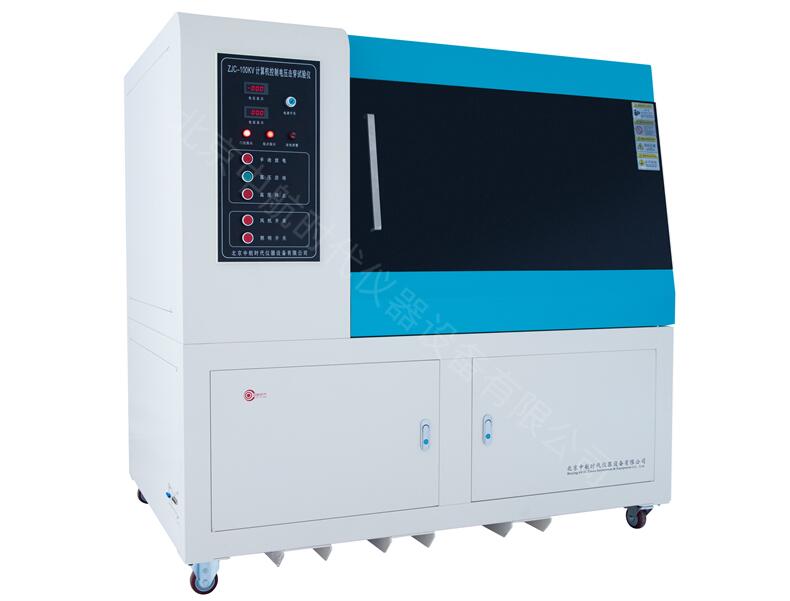

ZJC系列微机控制电压击穿试验仪
规  格:
ZJC-20-150KV
产品备注:
中航时代
产品类别:
电学性能检测仪器

   产 品 说 明

一、产品用途:

主要适用于固体绝缘材料如树脂和胶、浸渍纤维制品、云母及其制品、塑料复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;该仪器采用计算机控制,可对试验过程中的各种数据进行快速、准确的采集、处理,并可存取、显示、打印。

二、依据标准:

仪器依据以下标准中对击穿电压部分的要求制造;

1、GB1408.1-2016《绝缘材料电气强度试验方法》;

2、GB1408.2-2016《绝缘材料电气强度试验方法 第2部分:对应用直流电压试验的附加要求》;

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》;

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》;

5、GB/T3333:电缆纸工频电压击穿试验方法;

6、GB/T12656:电容器纸工频电压击穿试验方法;

7、HG/T3330:绝缘漆漆膜击穿强度测定法。

三、仪器功能:

1、试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比;

2、可对试验数据进行编辑修改,灵活适用;

3、试验条件及测试结果等数据可自动存储;

4、试验报告格式灵活可变,适用于不同用户的不同需求;

5、可对一组试验中曲线数据的有效与否进行人为选定;

6、试验结果数据可导入EXECL,WORD文档编辑;

7、过电流保护装置有足够的灵敏度,能够保证试样击穿时在0.1S内切断电源;

8、仪器运行的持久性: 仪器可连续运行使用,不需为保护仪器而定期停机。.

四、主要技术参数:

项目/型号

ZJC-20KV

ZJC-50KV

ZJC-100KV

ZJC-150KV

输入电压

220V   50HZ

电压测量范围

/直流0-20KV

/直流0-50KV

/直流0-100KV

/直流0-150KV

电器容量(功率)

2KVA

3KVA

10KVA

15KVA

过流保护

1-30mA可由计算机软件自由设定

升压速率

0.1KV/S-3KV/S不分档可调

0.5KV/S-5KV/S不分档可调

可试验方式

/直流试验:1、匀速升压  2、阶梯升压  3、耐压试验

交直流电压测量误差

1.5%≤(10~100)%

耐压时间

 0~4H(德标8H或15H)或任意设定

仪器尺寸(长宽高)

900*500*1100mm

1600*1100*1500mm

2100*1500*2100mm

主机重约

200kg

500KG

600kg

九级安全保护

超压、试验过流、试验短路、高压运行保护、安全门开启、软件误操作、零电压复位、试验结束自动放电、独立保护接地。
