| 电学性能检测仪器 >> 介电常数介质损耗测试仪 >> ZJD-E高温介电常数介质损耗测试系统 |
| |
 |
产品编号： |
1121542116 |
产品名称： |
ZJD-E高温介电常数介质损耗测试系统 |
规 格： |
ZJD-E/RT-600℃ |
产品备注： |
中航时代 |
产品类别： |
电学性能检测仪器 |
| |
|
| 产 品 说 明 |
1.设计原理：
ZJD-E/RT-600℃高温介电常数介质损耗测试系统，是基于ASTM D150标准试验方法，采用三电极法设计。为消除连接线阻抗及之间相互耦合对测试的影响，仪器接口与夹具样品电极采用四端同轴法连接设计。
2.测量功能：
系统用于高温环境下材料、器件的介电性能测试与分析，可测试以下参数随温度(T)、频率 (f)、电平 (V)、偏压 (Vi) 的变化规律：电容 (C)、电感 (L)、电阻 (R)、电抗(X)、阻抗 (Z)、相位角 (Ø)、电导 (G)、电纳 (B)、导纳 (Y)、损耗 (D)、品质因素 (Q) 等参数， 同时计算获得反应材料介电性能的复介电常数 (εr*) 和介电损耗 (D) 参数。也可以根据用户需求，定制开发居里温度点 Tc、机电耦合系数 Kp、机械品质因素 Qm 及磁导率μ等参数的测试与分析。
3.测试应用：
系统集高温环境、温度控制、样品安装于一体；体积小、控温精度高、样品安装方便；提供高温、低温、真空、气氛等多种测试环境；适合于测试涂覆有电极的固体样品、无电极的固体样品以及液体、粉末样品。广泛应用于陶瓷、薄膜、半导体、食品、生物、制药及其它新型材料的测试与分析。
4.系统组成：

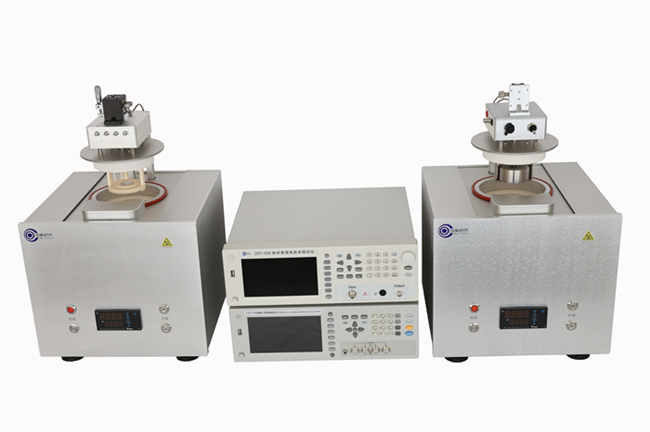

系统由LCR表/阻抗分析仪、高温测试环境、自动液氮泵、高温介电夹具、高温介电测试系统软件及电脑组成。
5.技术参数
1.温度范围：室温~600℃；
2.测温精度：0.1℃；
3.控温精度：全温区范围内±0.3℃；
4.超调控制：全温区范围内0.5℃；
5.变温速度：0~30℃/min；
6.加热方式：电阻丝加热，全温区智能PID温度控制；
7.气氛环境：密封样品环境，外接气源循环系统，实现气氛环境；
8.控温模式：程序控制常温、变温、恒温、升降温及组合；
9.夹具升降：程序和手动控制升降装置，可更换测试夹具；
10.通信接口：RS-485；
11.LCR接口：4个SMA母头；
12.校准频率：20Hz~50MHz；
13.电极结构：两平行板测试电极+环形保护电极，三电极结构；
14.电极材料：高纯铂金，高温不氧化，不形变；
15.电极引线：高纯铂金，带同轴屏蔽层，消除电磁干扰；
16.电极绝缘：995氧化铝陶瓷，高温不氧化，不形变；
17.上电极：直径2mm球头电极，用于涂覆有电极样品；
18.下电极：直径24mm圆片电极，用于放置样品；
19.保护电极：下电极带环形电极，消除寄生、边界电容；
20.上电极行程：24mm行程，便于样品安装；
21.上电极压力：2mm行程，调节上电极与样品电极压力；
22.热电偶：安装于样品平台，准确测量与控制样品温度；
23.设计标准：ASTM D150、D2149-97、GB/T1409-2006标准；
24.涂电极样品：直径1~22mm，厚度小于8mm；
25.基础管理：包括设备、人员、样品等信息；
26.项目管理：包括介电/阻抗的频率谱、温度谱、时间谱；
27.自动测试：自动完成测试，实时显示数据及图形；
28.数据存储：数据库保存数据，输出TXT、XLS、BMP等格式文件；
29.数据分析：查询与分析实验数据，输出TXT、XLS、BMP等格式文件；
30.软件适配：也可适配Keysight/WayneKerr/Tonghui/Hioki等品牌LCR表；
31.扩展功能：扩展温度范围，适配多套夹具；
32.外形尺寸：W370mmH510mmD400mm；
33.设备净重：28KG。
|
|
|
